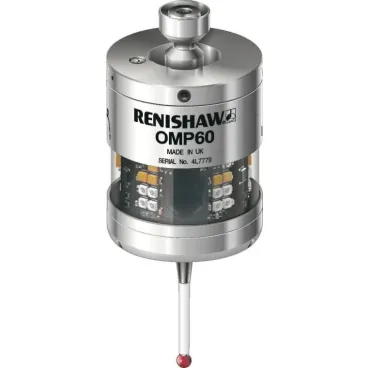

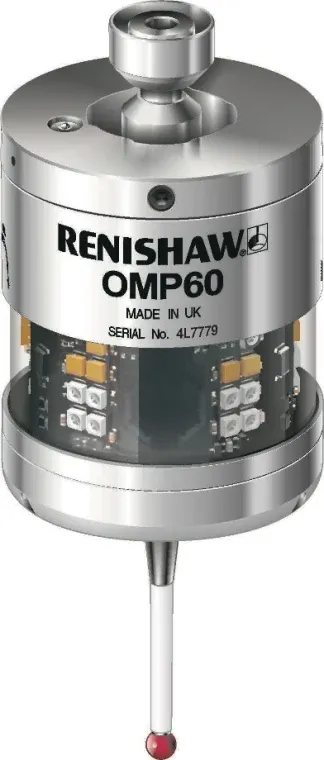

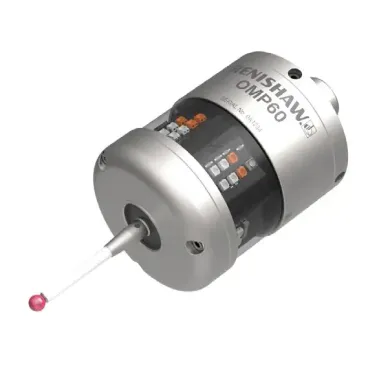

Оптическая система ОМР60 RENISHAW
Артикул A-4038-0001
Для средних и крупных станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
350 000 руб.
RENISHAW OMP60 — оптический 3D контактный датчик для станков с ЧПУ, предназначенный для автоматической привязки детали, контроля геометрии и измерений в процессе обработки.
Датчик работает по принципу триггерного касания и передает сигналы в систему ЧПУ по инфракрасному оптическому каналу. Используется для наладки заготовки, контроля размеров и выполнения измерительных циклов непосредственно на станке.
OMP60 подходит для средних и крупных обрабатывающих центров и токарно-фрезерных станков, обеспечивая автоматизацию измерений и снижение влияния человеческого фактора.
Особенности и преимущества
- Оптическая передача сигнала — инфракрасная связь без кабелей.
- 3D измерение (±X, ±Y, ±Z) — контроль геометрии детали в пространстве.
- Высокая повторяемость — до 1 мкм (2σ).
- 360° зона передачи — стабильная связь при разных положениях шпинделя.
- Рабочая дальность до ~6 м — для средних и крупных станков.
- Устойчивость к помехам — защита от внешнего освещения (modulated режим).
- Гибкие режимы включения/выключения — M-код, вращение шпинделя, таймер.
- Совместимость с приемниками Renishaw — OMI, OMI-2, OMM и др.
- Компактное исполнение — диаметр ~63 мм, удобство установки.
- Снижение времени наладки — автоматизация измерений и корректировок.
Функциональные возможности
- Привязка детали (установка нулевых точек).
- Измерение геометрии (отверстия, плоскости, кромки).
- Контроль положения заготовки.
- Проверка размеров в процессе обработки.
- Передача данных в ЧПУ для корректировки.
Применение

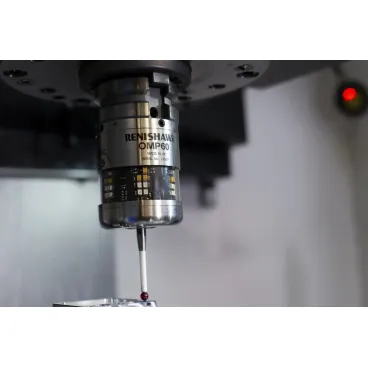

Датчик используется на станках с ЧПУ:
- обрабатывающие центры,
- токарно-фрезерные станки,
- серийное и прецизионное производство,
- контроль сложных 3D-поверхностей.
| Параметр | Значение |
|---|---|
| Тип устройства | Оптический контактный 3D датчик |
| Принцип работы | Триггерное измерение |
| Тип передачи | Инфракрасная (оптическая) |
| Рабочая дальность | до ~6 м |
| Направления измерения | ±X, ±Y, ±Z |
| Повторяемость | 1 мкм (2σ) |
| Передача сигнала | 360° |
| Питание | батареи AA |
| Время работы | до ~170 ч (щелочные) / до ~600 ч (литиевые) |
| Степень защиты | IPX8 |
| Габариты | Ø63 мм × ~76 мм |
Важно!
- Работает в составе системы с оптическими приемниками Renishaw.
- Поддерживает два режима передачи:
- стандартный (Legacy),
- модулированный (устойчивость к помехам).
- Требует калибровки после установки
- Использует стандартные измерительные стилусы.
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

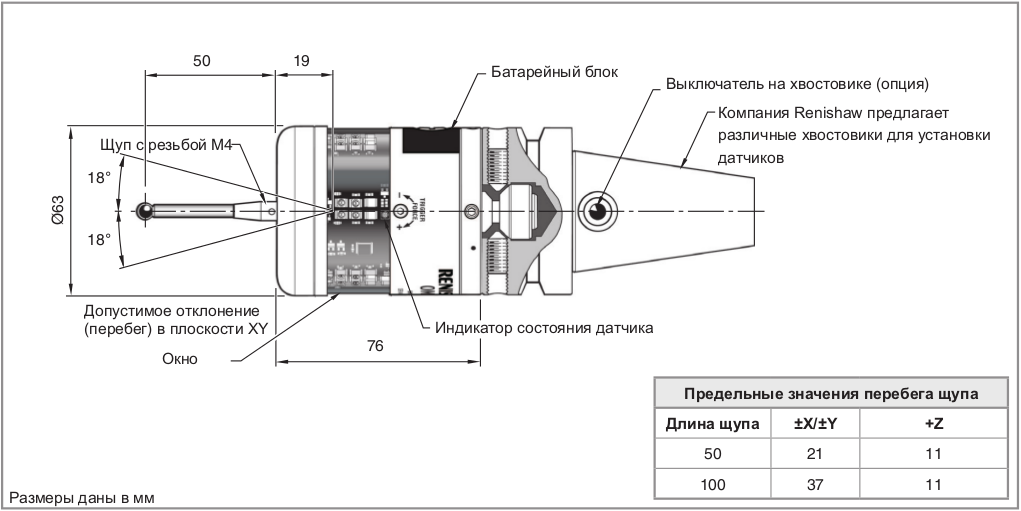

Схема датчика
Приобретая продукцию у нас, вы можете быть уверены, что получаете оригинальное сертифицированное оборудование, комплектующие и оснастку.
На весь представленный ассортимент распространяется гарантия завода-изготовителя. Для каждого конкретного изделия производитель устанавливает определенный гарантийный срок. Обычно он составляет 12-36 месяцев.
Согласно п. 1 ст. 471 Гражданского кодекса РФ гарантийный срок на товар исчисляется с момента фактической передачи его покупателю.
При наступлении гарантийного случая и отсутствии следов некорректной эксплуатации, осуществляется замена неисправного оборудования в соответствии с Законом о защите прав потребителей.
Если утрата функциональности изделия связана с механическими повреждениями, попытками модификации или ремонта, нецелесообразным использованием, то компания ООО «Эффективное производство» не несет за это ответственности, а действие гарантийных обязательств прекращается.
Иногда мы сталкиваемся с ситуацией, когда подлинные запчасти работают некорректно, т.к. нарушена технология их установки. В таком случае наши инженеры удаленно помогают клиентам наладить эксплуатацию.
